DIYで楽しく取付!玄関・廊下・階段・トイレなどの木製手すり
![]() |
手すりの取付方法木製手すり編
取付の基本はとてもシンプルです。手すりを「柱」または「木板(12ミリ厚以上)」に取り付けます。
TOTOの手すり取付金具は種類が豊富なため、素人(DIY)でも取り付けしやすくなっています。
ステップ1~4で取付方法を確認して、ご自分でできそうな場所があればチャレンジしてみませんか。
ステップ1:道具を準備する
![]() |
(1)電動ドライバー 手回しドライバーでも取付できる手すり↓。 とにかく簡単につけたいという方は、こちらをクリック |
ステップ2:手すりの位置を決める
![玄関手すりの取付位置](https://www.gripgrip.jp/pic-labo/tesuri-ki_p02.jpg)
![廊下手すりの取付位置](https://www.gripgrip.jp/pic-labo/tesuri-ki_p03.jpg)
![ドア付近の手すり取付位置](https://www.gripgrip.jp/pic-labo/tesuri-ki_p04.jpg)
![トイレ手すりの取付位置](https://www.gripgrip.jp/pic-labo/tesuri-ki_p05.jpg)
![階段手すりの取付位置](https://www.gripgrip.jp/pic-labo/tesuri-ki_p06.jpg)
手すり取り付け位置の詳細はこちら
ステップ3:柱の位置を探す
手すりは柱、間柱に取り付けます。(12ミリ厚以上の合板でもOK)
![石こうボード壁の場合](https://www.gripgrip.jp/pic-labo/tesuri-ki_mtxt2.gif)
![石こうボード壁の場合](https://www.gripgrip.jp/pic-labo/tesuri-ki_mtxt22.gif)
下地探しの道具(どこ太)で針を刺して、正確な柱の位置を確認できます。
![どこ太の針を壁に押し付ける](https://www.gripgrip.jp/pic-labo/kakunin_dokota1.jpg)
![どこ太の針が壁を貫通する](https://www.gripgrip.jp/pic-labo/kakunin_dokota2.jpg)
※壁を叩いた音や、壁裏センサーの反応で大まかな位置が分かります。
![壁を叩いて下地を探す1](https://www.gripgrip.jp/pic-labo/simg/kakunin_nokku1.jpg)
![壁を叩いて下地を探す2](https://www.gripgrip.jp/pic-labo/simg/kakunin_nokku2.jpg)
![壁裏センサー](https://www.gripgrip.jp/pic-labo/simg/rentaru_sensa2.jpg)

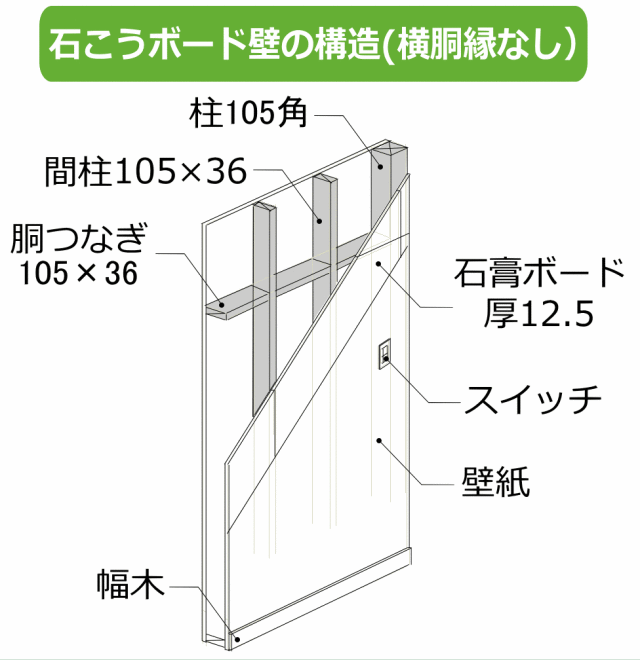

![横胴縁が無い石膏ボード](https://www.gripgrip.jp/pic-labo/kozo_sekko11.gif?5)

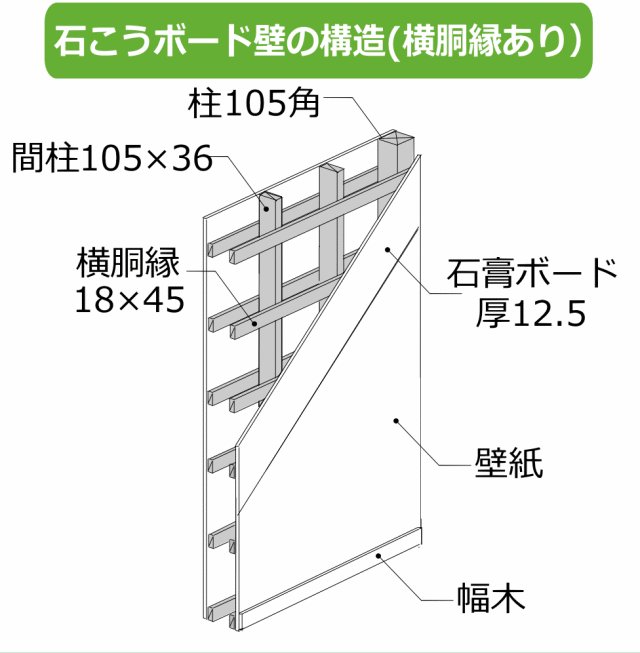

![横胴縁がある石膏ボード](https://www.gripgrip.jp/pic-labo/kozo_sekko22.gif?2)
一番多い壁の造りが、石こうボード壁です。本柱の間に455ミリ(一尺五寸)間隔で間柱があります。
![石こうボード壁の構造](https://www.gripgrip.jp/pic-labo/tesuri-ki_p07.jpg)
![トイレの壁下地の位置](https://www.gripgrip.jp/pic-labo/tesuri-ki_p08.jpg)
柱の探し方
【1】 間柱のありそうな所を叩いて、音で判断。または壁裏センサーで判断。
(大まかに、わかります)
![壁を手で叩く](https://www.gripgrip.jp/pic-labo/mimg/kakunin_nokku1.jpg)
![壁を手で叩く](https://www.gripgrip.jp/pic-labo/mimg/kakunin_nokku2.jpg)
【2】 下地探しの道具(どこ太)を使う。
(的確に、わかります)
![どこ太の針を壁にあてる](https://www.gripgrip.jp/pic-labo/tesuri-ki_p011.jpg)
![どこ太の針を壁に押し付ける](https://www.gripgrip.jp/pic-labo/tesuri-ki_p012.jpg)
![壁の裏側](https://www.gripgrip.jp/pic-labo/tesuri-ki_p013.jpg)
![どこ太の針拡大図](https://www.gripgrip.jp/pic-labo/tesuri-ki_p014.jpg)
先端の針で石こうボード壁を刺して、貫通すれば空洞、奥まで入らなければ柱に当たっているので
そこに取り付けができると判断できます。
【3】 スイッチボックスを外して、メジャーを入れる。
(スイッチ周辺は的確にわかります)
![スイッチボックスを外す](https://www.gripgrip.jp/pic-labo/tesuri-ki_p015.jpg)
![スイッチボックスにメジャーを入れる](https://www.gripgrip.jp/pic-labo/tesuri-ki_p016.jpg)
![メジャーを入れた壁の裏側](https://www.gripgrip.jp/pic-labo/uramezya.jpg)
写真左:スイッチボックスを外す
写真中:人差し指で押さえながらメジャーを入れていく
写真右:間柱に当たってとまった距離で判断
通常、スイッチボックスは柱に横付けするので、スイッチの横には柱がある場合が多い。
![化粧べニヤ壁の場合](https://www.gripgrip.jp/pic-labo/tesuri-ki_mtxt3.gif)
間柱に交差して、横胴縁を303ミリ(一尺)間隔で取り付け。
その上に、化粧ベニヤを貼り付けている場合が多い。
![化粧ベニヤ壁の構造](https://www.gripgrip.jp/pic-labo/tesuri-ki_p018.jpg)
柱の探し方
横胴縁の上に化粧ベニヤがある場合は、壁下地にある釘の跡や、押した時の感触で判断。(柱が無い所は柔らかい)
![化粧ベニヤの壁を手で押す](https://www.gripgrip.jp/pic-labo/tesuri-ki_p019.jpg)
![壁下地にある釘の跡](https://www.gripgrip.jp/pic-labo/tesuri-ki_p020.jpg)
横手すりは、取付箇所が横胴縁だけだと強度不足です。
![真壁(和室)の場合](https://www.gripgrip.jp/pic-labo/tesuri-ki_mtxt4.gif)
![真壁(和室)の場合](https://www.gripgrip.jp/pic-labo/tesuri-ki_mtxt44.gif)
見えている柱に付けるので簡単ですが、手すりが長くなる場合は補強板を使用しましょう。
![真壁(和室)の構造](https://www.gripgrip.jp/pic-labo/tesuri-ki_p021.jpg)
![910ミリの手すり](https://www.gripgrip.jp/pic-labo/tesuri-ki_p022.jpg?2)
![1820ミリの手摺](https://www.gripgrip.jp/pic-labo/tesuri-ki_p023.jpg?2)
![真壁(和室)の構造](https://www.gripgrip.jp/pic-labo/shinnkabe_LL.gif?2)
ステップ4:手すりを取り付ける
![石こうボード壁の取付例](https://www.gripgrip.jp/pic-labo/tesuri-ki_mtxt2.gif)
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
利用者に喜ばれる
介護手すりを
取り付けましょう!
![ドライバーを持ったグリップ君](https://www.gripgrip.jp/pic-labo/gripmaru.gif)
注:壁構造は様々あり、ご紹介した壁は一例です。
