玄関手摺 取付施工例

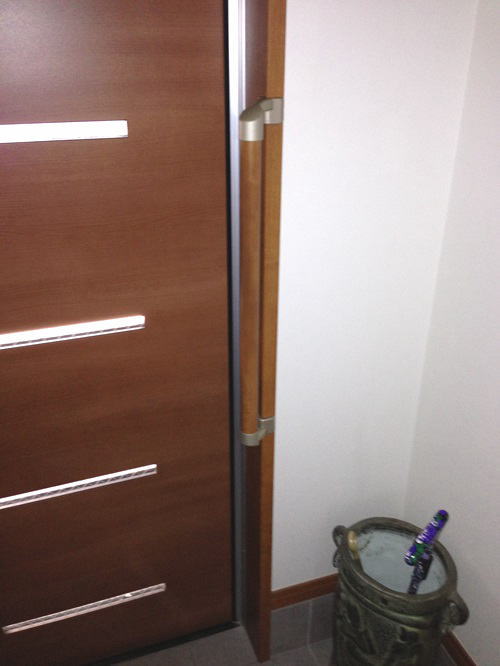

部屋別施工例玄関手すり編

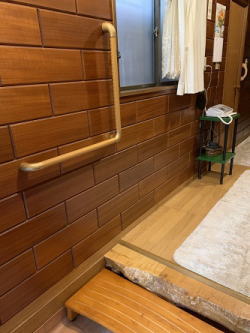

【玄関手すり 取付例31】
踏み台と組み合わせてプランニングした介護手すりの施工例です。
TOTOフリースタイル手すり
No.0004 エンドホルダー×2No.0015 コーナーブラケット×1
No.0027 フレキシブルジョイント20-65度×1
No.0010 Ｌ付受ブラケット×2
No.1002 手すり棒(2m)セーフティー×1
No.1103 手すり棒の切り売り（１ｍ）×1
玄関踏み台（オーダーメイド）×1

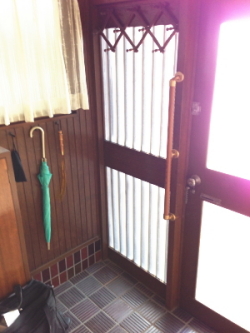

【玄関手すり 取付例32】

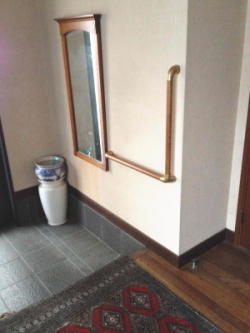

鏡を上に移動してＬ型手すりを取付、ドア側のみエンドホルダー（壁際用）使用。
TOTOフリースタイル手すり
No.0004 エンドホルダー×1No.0005 エンドホルダー(壁際用)×1
No.0010 Ｌ付受けブラケット×1
No.0015 コーナーブラケット×1
No.1002 手すり棒(2m)セーフティー×1
【玄関手すり 取付例30】
マンション軽量鉄骨壁のため補強板（幅110）を使用した介護手すりの施工例です。
TOTOフリースタイル手すり
No.0004 エンドホルダー×2No.0010 Ｌ付受けブラケット×1
No.1103 手すり棒の切り売り（１ｍ）×1
No.0253 後付け補強板（1300mm） 幅110 厚み15を1200mm程度でカット×1

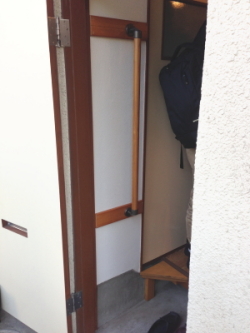

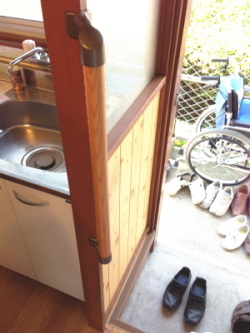

【玄関手すり 取付例27】
ドア枠に横から固定できる入隅エンドブラケット使用。補強板なしで固定できる方法です。
TOTOフリースタイル手すり
No.0006 入隅エンドブラケット×4No.1103 手すり棒の切り売り（１ｍ）を壁幅-50mmでカット×2

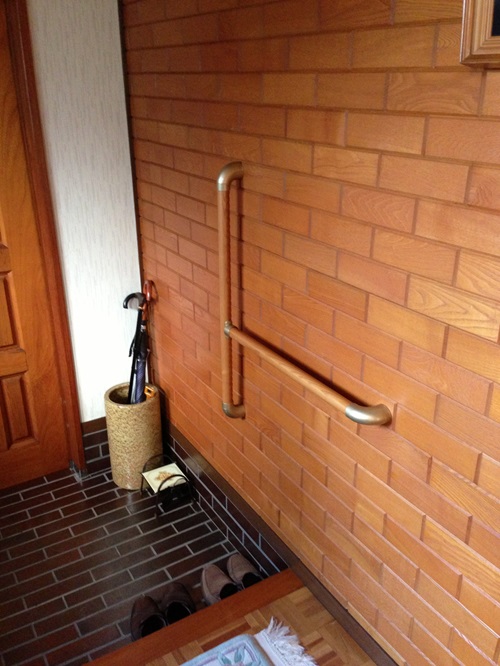

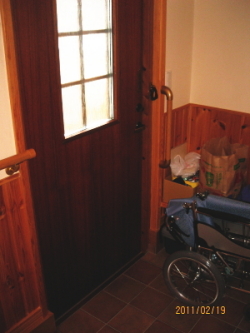

【玄関手すり 取付例28】
木板壁に手すりをT型に取付。
TOTOフリースタイル手すり
No.0004 エンドホルダー×3No.0030 T字ジョイント×1
No.1002 手すり棒(2m)セーフティー×1

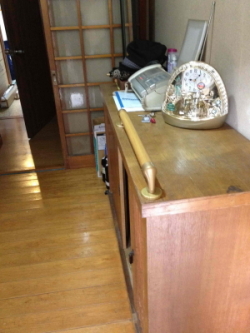

【玄関手すり 取付例25】
手すりを910mm間隔にある間柱にL型ブラケットで固定。ドア枠脇のたて手すりとT字に連結。
TOTOフリースタイル手すり
No.0004 エンドホルダー×3No.0030 T字ジョイント×1
No.0010 Ｌ付受けブラケット×4
No.1101 手すり棒(4m)セーフティー×1
No.1102 手すり棒(2m)セーフティー×1

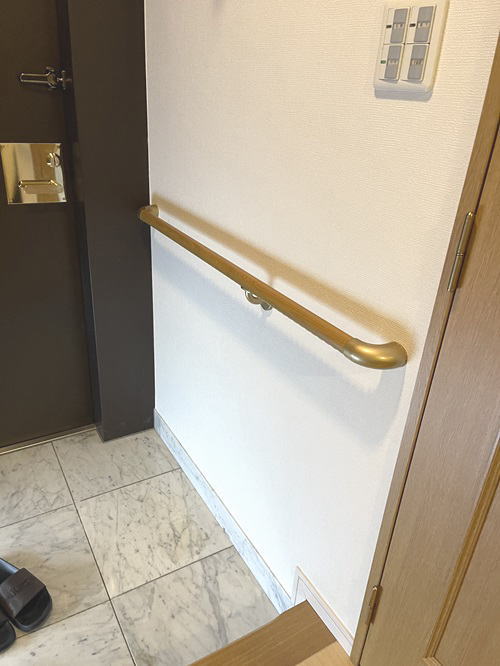

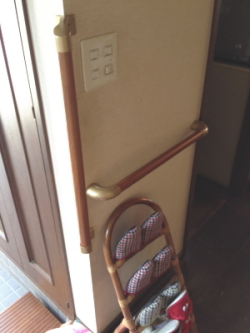

【玄関手すり 取付例26】
木下地が入っている玄関壁に横手すり固定。長さ900mm以上のため、中間ブラケット使用。
TOTOフリースタイル手すり
No.0004 エンドホルダー×2No.0010 Ｌ付受けブラケット×1
No.1002 手すり棒(2m)セーフティー×1

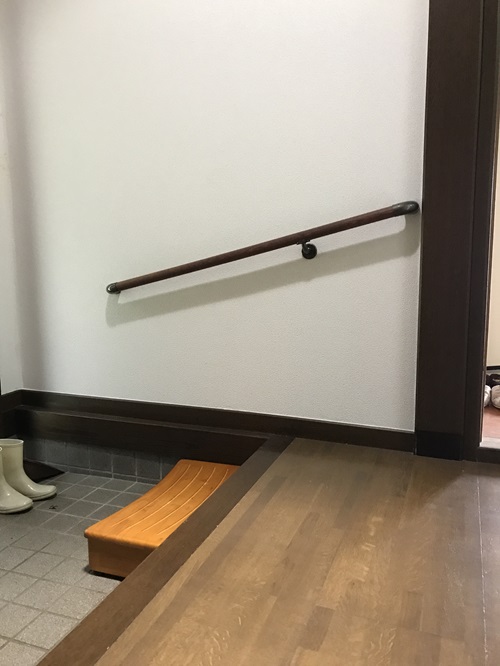

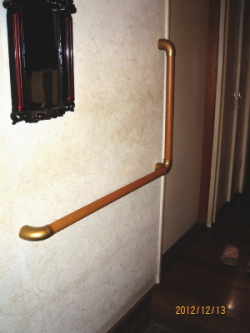

【玄関手すり 取付例23】
踏み台が設置されていた玄関上がり框の壁に斜めに手すり取付。TOTOフリースタイル手すり No.0004 エンドホルダー×2
No.0010 L付受ブラケット×1
No.1002 手すり棒(2m)セーフティー×1

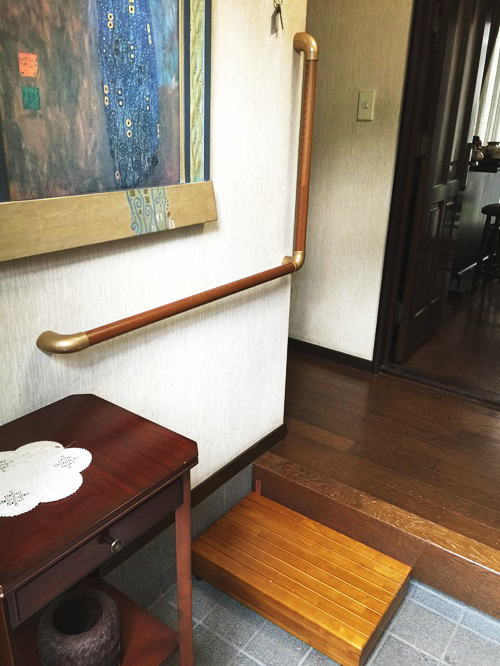

【玄関手すり 取付例24】
玄関上がり框にＬ型手すりを取付。踏み台と組み合わせた介護保険住宅改修。TOTOフリースタイル手すり No.0004 エンドホルダー×2
No.0016 コーナーホルダー×1
No.1002 手すり棒(2m)セーフティー×1
玄関踏み台（オーダーメイド）×1

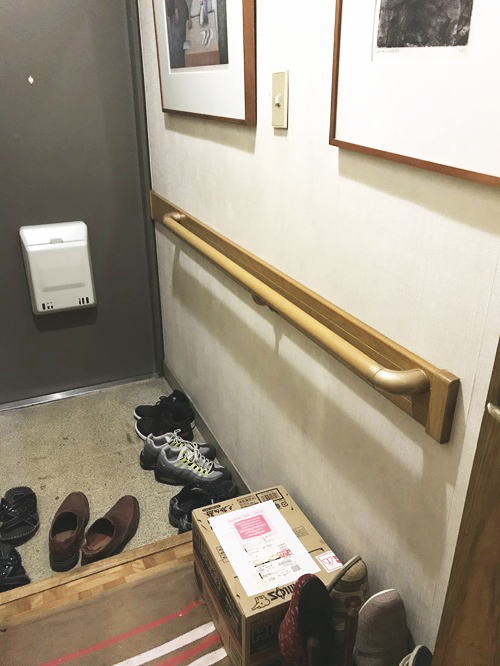

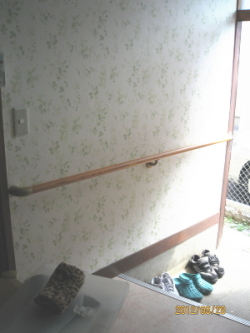

【玄関手すり 取付例21】
軽量鉄骨のマンション壁のため補強板（幅110）を使用。TOTOフリースタイル手すり No.0004 エンドホルダー×2
No.0010 L付受ブラケット×1
No.1002 手すり棒(2m)セーフティー×1
No.0202 後付け補強板(2m) 幅110 厚み15×1
No.0215 真壁用木口化粧材 幅110、厚15mm用×1組

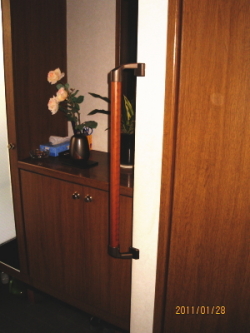

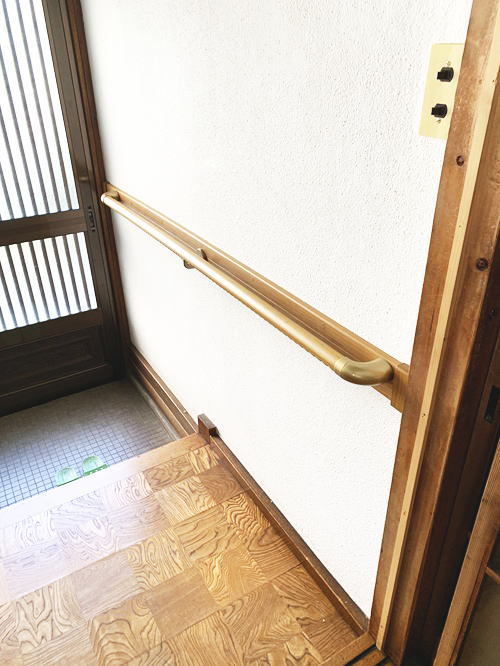

【玄関手すり 取付例22】
和風の塗壁、細めの補強板（幅80）使用のためL受ブラケットは支持部短めタイプを使用。TOTOフリースタイル No.0004 エンドホルダー×2
No.0035 L付受ブラケット（支持部短め）×1
No.1102 手すり棒(2m)セーフティー×1
No.0201 後付け補強板(2m) 幅80 厚み15×1
No.0212 真壁用木口化粧材 幅80、厚15mm用×1組

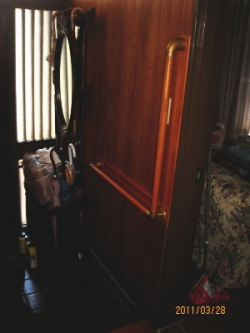

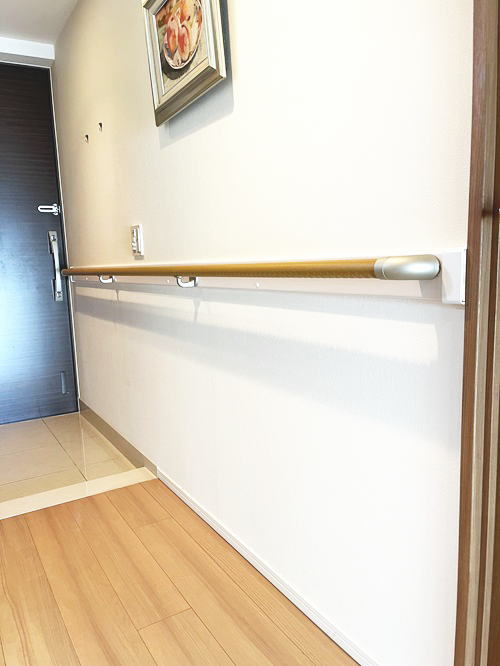

【玄関手すり 取付例19】
軽量鉄骨マンション壁に細めの白い補強板（幅80）を取付、手すりのL受ブラケットは支持部短めタイプを使用。TOTOフリースタイル手すり No.0004 エンドホルダー×2
No.0035 L付受ブラケット（支持部短め）×2
No.1101 手すり棒(4m)セーフティー×1
No.0204 後付補強板(4m)幅80・厚15×1
No.0212 真壁用木口化粧材 幅80、厚15mm用×1組

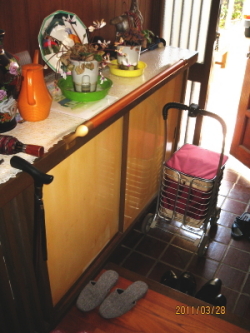

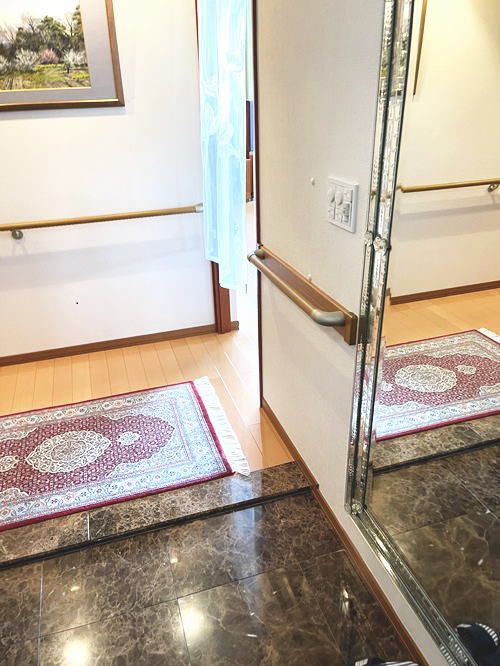

【玄関手すり 取付例20】
軽量鉄骨マンション壁に短い補強板（幅80）を固定した横手すりの取付例。TOTOフリースタイル手すり No.0004 エンドホルダー×2
No.1103 手すり棒の切り売り（１ｍ）を70cm×1
No.0243 後付け補強板（1300mm） 幅80 厚み15を90cm程度でカット×1
No.0211 大壁用木口化粧材 幅80、厚15mm用×1組

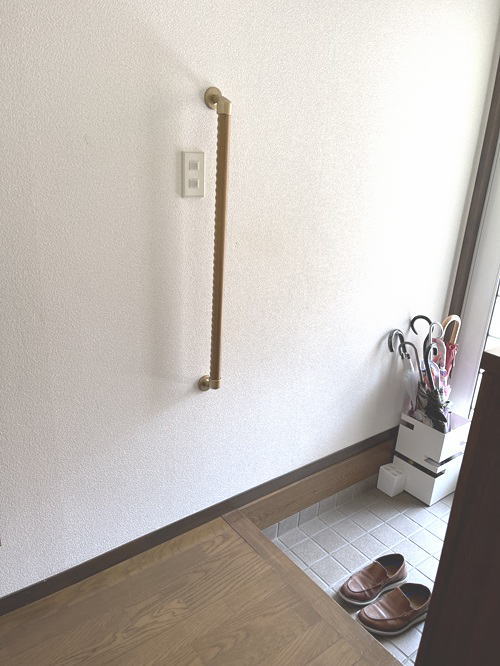

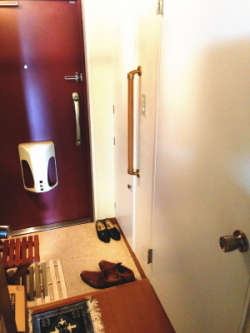

【玄関手すり 取付例17】
柱の位置に長めのたて手すりを取付。（スイッチの横に柱あり）TOTOフリースタイル手すり No.0002 直付エンドブラケット×2
No.1109 手すり棒セーフティタイプの切り売り （長さ90cm）

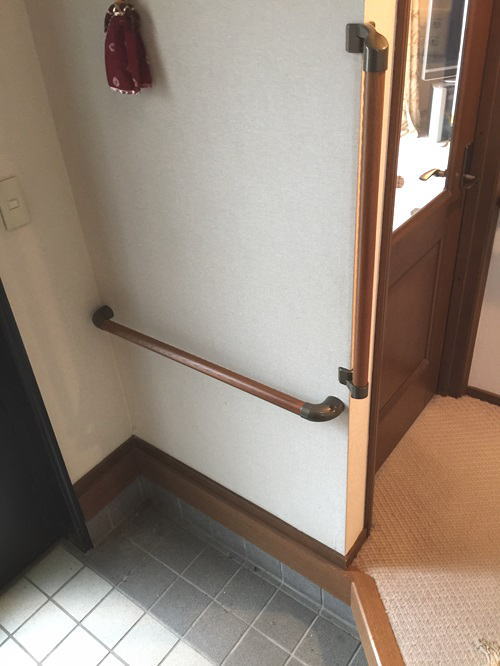

【玄関手すり 取付例18】
玄関上がり框の壁に出隅タイプの手すりと横手すりを取付。横手すりはドア側のみエンドホルダー（壁際用）を使用。TOTOフリースタイル手すり No.0004 エンドホルダー×1
No.0005 エンドホルダー（壁際用）×1
No.0008 出隅ブラケット×2
No.1107 手すり棒セーフティタイプの切り売り （長さ70cm）×1
No.1109 手すり棒セーフティタイプの切り売り （長さ90cm）×1

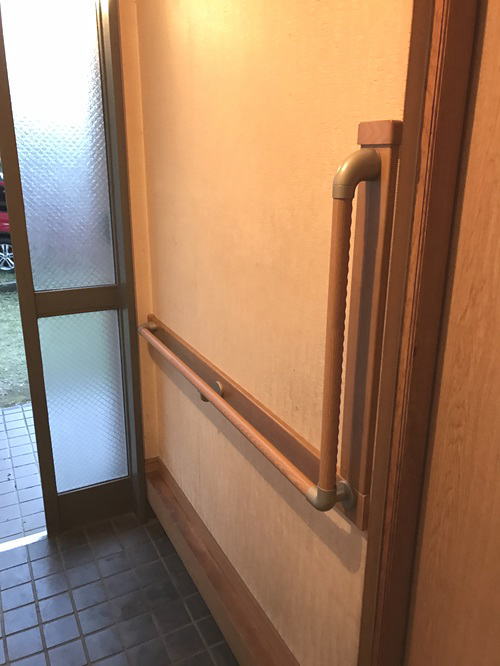

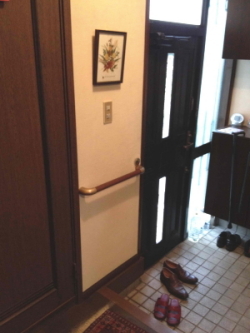

【玄関手すり 取付例16】
横胴縁壁のため補強板を使用した上がり框のL型手すり。TOTOフリースタイル手すり No.0004 エンドホルダー×2
No.0015 コーナーブラケット×1
No.0035 Ｌ付受ブラケット(支持部短めタイプ)×1
No.1002 手すり棒(2m)セーフティー
No.0201後付け 補強板(幅80 厚15)×1
No.0211 大壁用木口化粧材(幅80 厚15)×1
No.0212 真壁用木口化粧材(幅80 厚15)×1

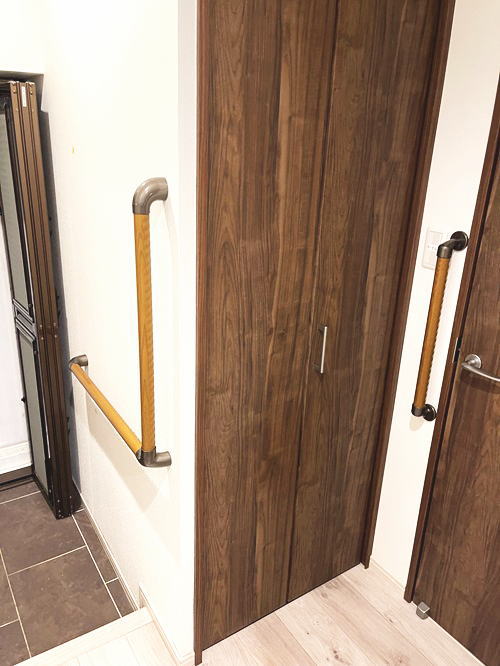

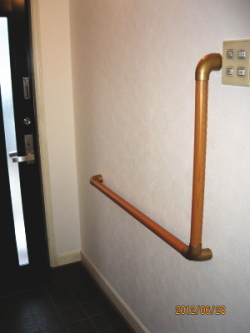

【玄関手すり 取付例15】
新築戸建ての玄関上がり框の壁にL型手すり取付。TOTOフリースタイル手すり No.0004 エンドホルダー×2
No.0016 コーナーホルダー×1
No.1002 手すり棒(2m)セーフティー×1
No.0002 直付エンドブラケット×2
No.1105 手すり棒の切り売り（50cm）×1

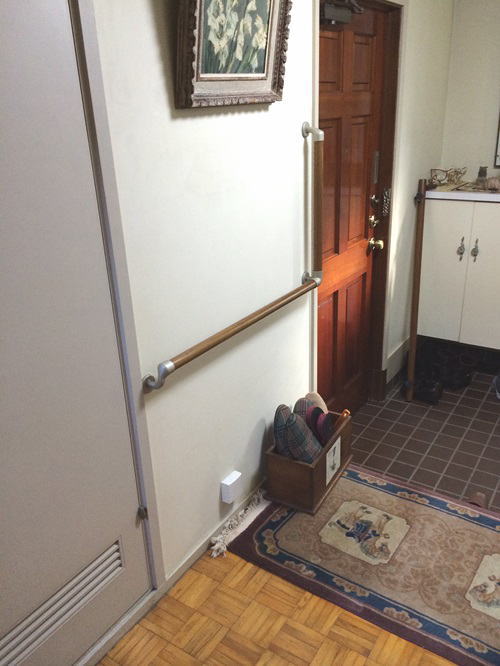

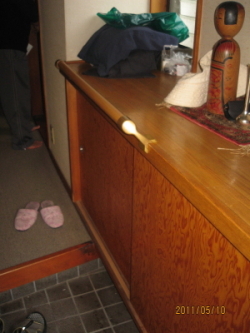

【玄関手すり 取付例13】
L付エンドを使用したL型手すり。TOTOフリースタイル手すり No.0002 直付エンドブラケット×1
No.0015 コーナーブラケット×1
No.0001 L付エンドブラケット（左側用）×1
No.1002 手すり棒(2m)セーフティー

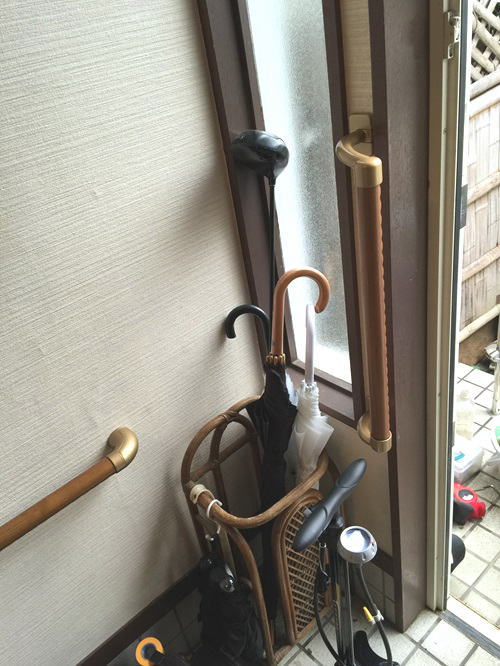

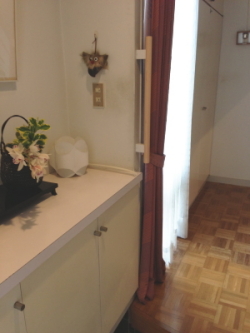

【玄関手すり 取付例14】
玄関扉の外側からも握れるように柄の長いオフセット手すりを取付。TOTOフリースタイル手すり No.0007 オフセットブラケット（2個入）×1セット
No.1106 手すり棒セーフティタイプの切り売り （長さ60cm）×1

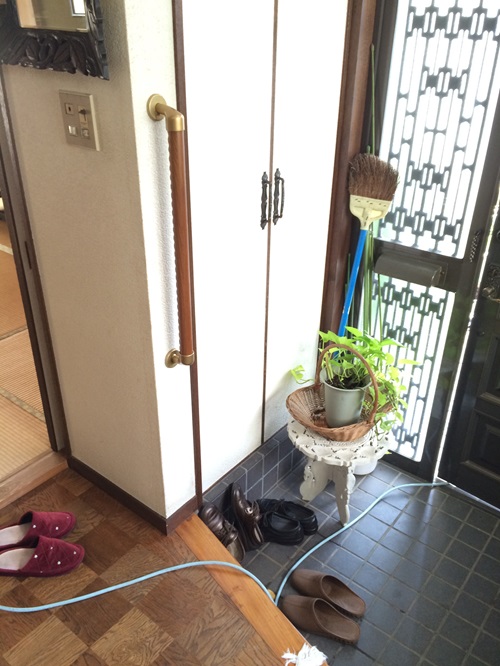

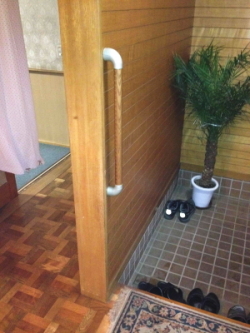

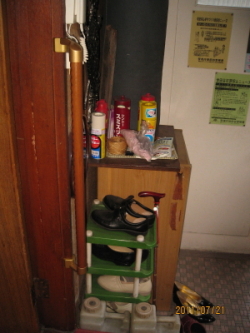

【玄関手すり 取付例12】
玄関上がり框の柱にたて手すりを取付した施工例。TOTOフリースタイル手すり No.0002 直付エンドブラケット×2
No.1106 手すり棒セーフティタイプの切り売り （長さ60cm）×1

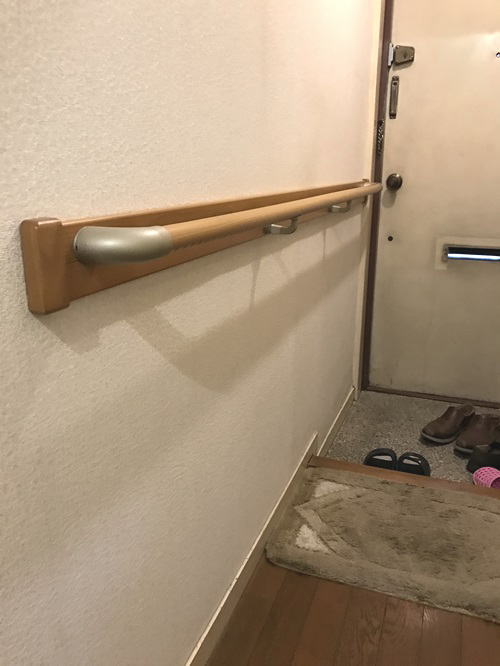

【玄関手すり 取付例09】
軽量鉄骨マンション壁に細めの補強板（幅80）を取付、手すりのL受ブラケットは支持部短めタイプを使用。TOTOフリースタイル手すり No.0004 エンドホルダー×2
No.0035 L付受ブラケット（支持部短め）×2
No.1101 手すり棒(4m)セーフティー×1
No.0204 後付け補強板(4m) 幅80 厚み15×1
No.0212 真壁用木口化粧材 幅80、厚15mm用×1組

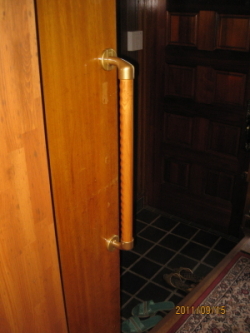

【玄関手すり 取付例10】
軽量鉄骨マンション壁に補強板（幅110）を取付、手すりのL受ブラケットは通常品を使用。TOTOフリースタイル手すり No.0004 エンドホルダー×2
No.0010 L付受ブラケット×1
No.1002 手すり棒(2m)セーフティー×1
No.0202 後付け補強板(2m) 幅110 厚み15×1
No.0215 真壁用木口化粧材 幅110、厚15mm用×1組

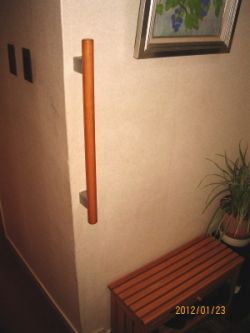

【玄関手すり 取付例07】
木枠の角に出隅タイプのコーナー手すりを取付した施工例です。TOTOフリースタイル手すり No.0008 出隅ブラケット×2
No.1107 手すり棒セーフティタイプの切り売り （長さ70cm）×1

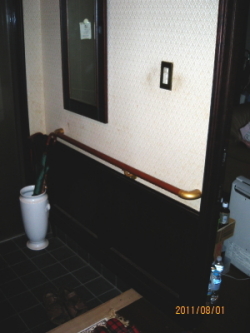

【玄関手すり 取付例08】
補強板を使用した玄関上がり框のたて手すり。補強板を横に２枚、柱をつなぎしっかり固定してその上に手すり固定。TOTOフリースタイル手すり No.0002 直付エンドブラケット×2
No.0201 後付け補強板(幅80 厚15)×1
手すり棒の切売り(1m)

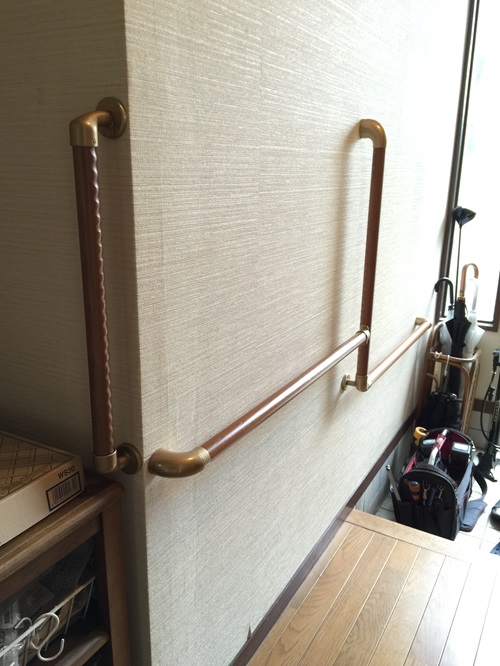

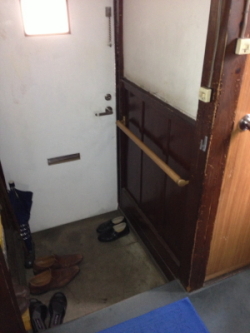

【玄関手すり 取付例05】
間柱位置を確認して横手すりとL型手すりをT字に固定。TOTOフリースタイル手すり No.0004 エンドホルダー×3
No.0030 T字ジョイント×1
No.0015 コーナーブラケット×1
No.1002 手すり棒(2m)セーフティー×2
No.0002 直付エンドブラケット×2

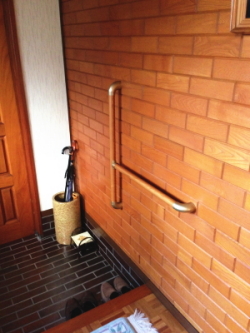

【玄関手すり 取付例06】
補強板（110）を使用した横手すりの取付例です。TOTOフリースタイル手すり No.0004 エンドホルダー×2
No.1106 手すり棒セーフティタイプの切り売り （長さ60cm）×1
No.0253 後付け補強板（1300mm） 幅110 厚み15を85cm程度でカット×1
【玄関手すり 取付例04】
間柱位置に固定したT型の玄関手すり取付例です。TOTOフリースタイル手すり No.0004 エンドホルダー×3
No.0030 T字ジョイント×1
No.1002 手すり棒(2m)セーフティー×1

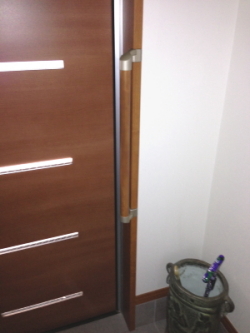

【玄関手すり 取付例03】
玄関上がり框の壁にL型手すりを取付。TOTOフリースタイル手すり No.0004 エンドホルダー×1
No.0005 エンドホルダー(壁際用)×1
No.0010 Ｌ付受けブラケット×1
No.0016 コーナーホルダー×1
No.1002 手すり棒(2m)セーフティー

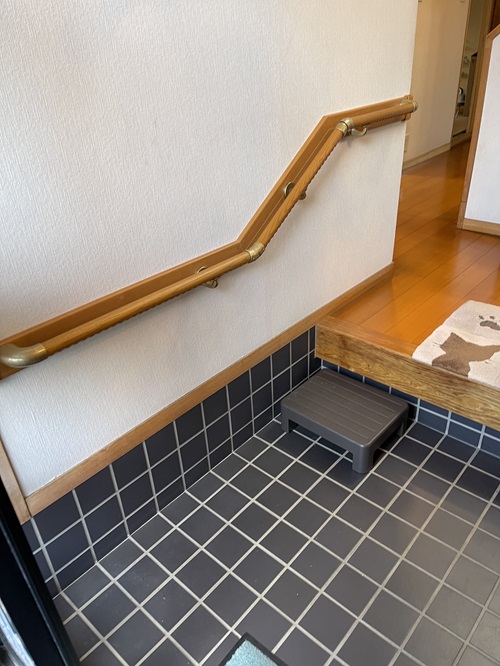

【玄関手すり 取付例02】

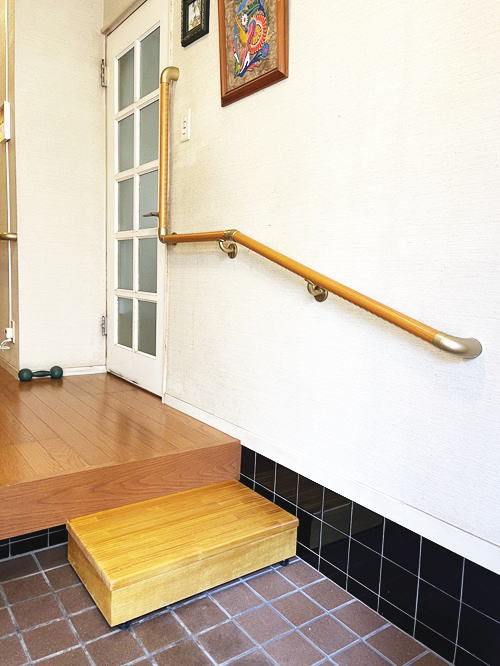

踏み台に合わせて横＋斜め＋横に連続して取り付けた手すり施工例です。補強板（幅80）を使用。TOTOフリースタイル手すり No.0004 エンドホルダー×2
No.0035 L付受ブラケット（支持部短め）×3
No.0027 フレキシブルジョイント20-65度×2
No.1101 手すり棒(4m)セーフティー×1
No.0204 後付け補強板(4m) 幅80 厚み15×1
No.0212 真壁用木口化粧材 幅80、厚15mm用×1組
【玄関手すり 取付例01】
塗り壁部分はねじが効かないため、狭い柱側面に固定できる直付エンドスリムブラケットを使用した手すり取付例です。TOTOフリースタイル手すり No.0003 直付エンドスリムブラケット×2
No.0002 直付エンドブラケット×2
No.1002 手すり棒(2m)セーフティー×1
