■ 商品の特徴
・補強板なしのボードレス施工を可能にする一般木造住宅用の金具。 ・ネジを自由な角度で入れられるので、入り隅(壁が直角に交わる箇所)にある柱や間柱に取り付けやすい。 ・910ミリ以上手すりが長くなる場合は、中間ブラケットも必要です。(手すり直径35ミリの場合) ・600ミリ以上手すりが長くなる場合は、中間ブラケットも必要です。(手すり直径32ミリの場合) |
■ カラーは選べる3色
![]() アンティークゴールド(AG) |
![]() ブロンズ(BZ) |
![]() ウォームシルバー(WS) |
←色見本は直付エンドブラケット |
メーカー | TOTO |
---|---|
型番号 | EWT14BE35 |
材質 | 亜鉛合金 |
仕上げ | 合成樹脂、エステル系塗装 |
耐荷重量 | 垂直荷重・水平荷重=1.2kN |
主な用途 | 屋内手すり用ブラケット |
同梱品 | 壁固定ねじ3本(Ø4×40ミリ)、棒固定ねじ1本(Ø3.5×16ミリ) |
詳細情報 | 商品図面 分解図 施工説明書 |

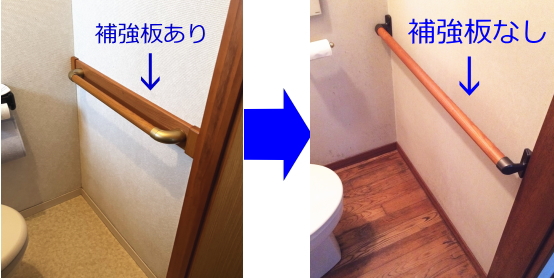

補強板無しで簡単施工
設置場所に柱や間柱や下地がある場合、入隅エンドブラケットを使えば
補強板なしの手摺り施工が可能になりました。(柱や間柱の存在確認方法はコチラ)
![]() |
![]() |
![]() |
挿入しやすいネジ穴
ネジ穴が横長の為、正面~横方向の範囲で好きな方向からねじ込めます。
その為、図Aや図Bの様に斜め方向に下地が無い場所を避けてネジを挿入できます。
![]() |
![]() |
![]() |
図A:下地の正面へ挿入 | 図B:下地の横へ挿入 | 図C:柱の斜めへ挿入 |
![]() ❶柱がある方向に付属ネジ(Ø4×40ミリ)で固定。 |
![]() ❷カバーでネジを隠し、完成! |
取付で用意する物 |
柱・間柱・木板(厚12mm以上)に取付可。 |
|
![]() ![]() |
