屋外手すりの取り付け方法 と 用意する工具

手摺取付方法

手すりの取付方法屋外手すり編

屋外手摺り画像 支柱を立てる屋外手すりは、専門的な道具が必要なので
施工業者向け商品になりますが、壁につける屋外手すりは
日曜大工(DIY)で出来るところもあります。
できそうな所は、ご自分でつけてみませんか。

1:壁に固定する場合、屋外手すり取付方法

壁に固定すつ屋外手摺り取付方法

2:支柱を立てる場合、屋外手すり取付方法

屋外手摺り画像と準備する工具
支柱を立てる屋外手摺り取付方法

3:屋外手すり棒 切断方法

屋外手すりの取付方法



【01】TOTO屋外手すりをコンクリートに「アンカー固定」でつける方法

TOTO屋外手すり用アンカー固定支柱の取付方法タイトル
TOTO屋外手すり用アンカー固定支柱の取付方法1

細めのドリルで下穴をあける

TOTO屋外手すり用アンカー固定支柱の取付方法2

8ミリで下穴を広げる。

TOTO屋外手すり用アンカー固定支柱の取付方法3

深さ50ミリ程度掘る。

TOTO屋外手すり用アンカー固定支柱の取付方法4

アンカーを挿入(注1)

TOTO屋外手すり用アンカー固定支柱の取付方法5

4本入れます。

TOTO屋外手すり用アンカー固定支柱の取付方法6

垂直を出す。

TOTO屋外手すり支柱付属のステンレスアンカー 屋外手すり支柱の垂直の出し方
TOTO屋外手すり用アンカー固定支柱の取付方法8

ナットを締めつけて固定

TOTO屋外手すり用アンカー固定支柱の取付方法8

支柱カバーを下して完成!

注1: タイル仕上げ床の場合、8.5mmの磁器タイル用ドリルでタイル部分のみ少し広めに開けるとアンカーを入れやすくなります。(コンクリ―ト部分は8ミリです。)

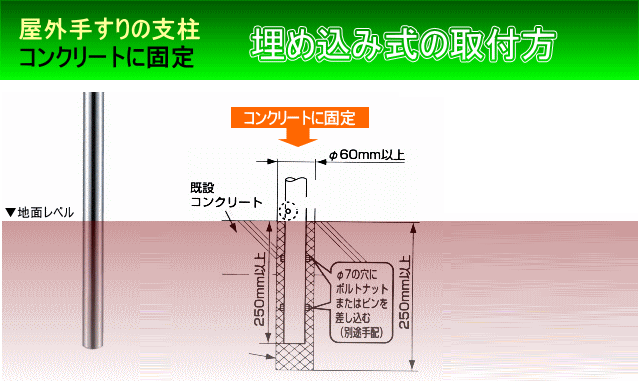

【02】TOTO屋外手すりをコンクリートに「埋め込み」でつける方法

屋外手すり埋め込み式支柱の取付方法
屋外手すり用支柱の取付方法1

中心位置にくぼみつける。

屋外手すり用支柱の取付方法2

乾式ダイヤコア

屋外手すり用支柱の取付方法3

芯棒をあてて1センチ程度穿孔。

屋外手すり用支柱の取付方法4

時々ハツリます。

屋外手すり用支柱の取付方法5

粉も掃除しながら

屋外手すり用支柱の取付方法6

芯棒をはずして、ひたすら掘る。

屋外手すり用支柱の取付方法7

もっと掘る。

屋外手すり用支柱の取付方法8

穴を空けた状態

屋外手すり用支柱の取付方法9

手すり支柱を垂直に立てる。

屋外手すり用支柱の取付方法10

モルタルを詰める。

屋外手すり用支柱の取付方法11

隙間ないように

屋外手すり用支柱の取付方法12

養生テープを剥がす。

屋外手すり用支柱の取付方法13

コテで表面を整える。

屋外手すり用支柱の取付方法14

支柱カバー」は別売り

アンカー支柱手すりと埋め込み式手すり

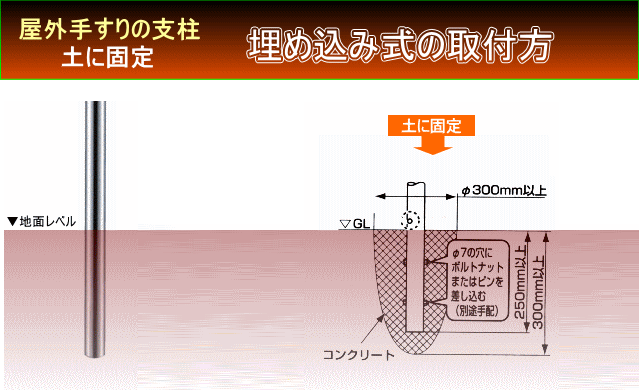

【03】屋外手すりを「土に固定」する方法

屋外手すり埋め込み式支柱の取付方法

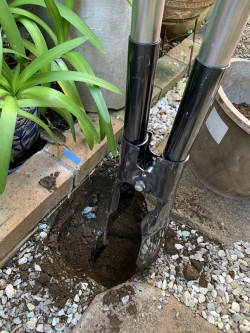

屋外手すり用支柱の取付方法1

1:土を掘る。

40センチ以上掘ります。



屋外手すり用支柱の取付方法2

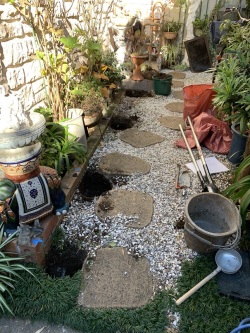

2:支柱の数、頑張って掘ります。

残土処分場所を事前に決めておきましょう。



屋外手すり用支柱の取付方法3

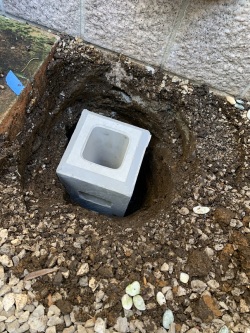

3:基礎ブロックを入れる。

基礎ブロックを入れることでモルタルを
練る量が減り楽できます。



屋外手すり用支柱の取付方法4

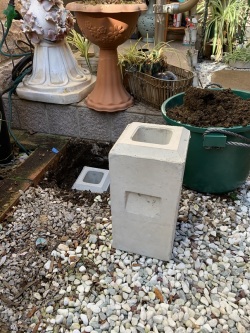

4:フェンス用基礎ブロック。高さ300mm

ホームセンターでも売ってます。
土表面より下がるように置きます。



屋外手すり用支柱の取付方法5

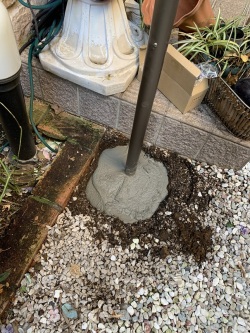

5:速乾モルタルを流し込みます。

最初に緩めに練ったモルタルをブロックの
周りに流し込み、ある程度固まってから中に流して
支柱を固定します。



屋外手すり用支柱の取付方法6

6:モルタルをさらに流し込み。

支柱が速乾モルタルで固定されたら十分な
量流し込みます。これは速乾でなくてもOK。



屋外手すり用支柱の取付方法7

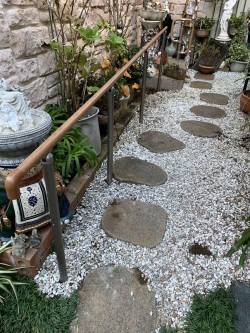

7:土を被せて完成!

足に引っ掛からないように基礎ブロックは隠します。
(画像は当社施工例ですがTOTO商品ではありません。
固定のしかたは同じです。)



屋外手すり用支柱の取付方法8

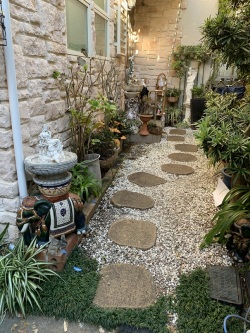

8:工事前の画像

お断り

屋外手すりは施工業者向け商品です。
ご自分でつける場合、よく分からないときは、無理せずに 当店へご相談下さい。
弊社では、お客様ご自身の工事による事故等の賠償を 一切負う事が出来ません。
ご了承下さい。




利用者に喜ばれる
屋外手すりを
取り付けましょう!

ドライバーを持ったグリップ君

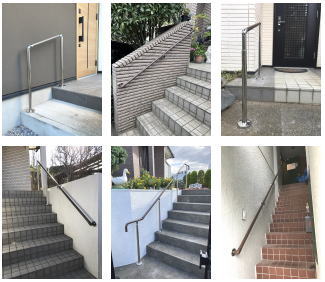

屋外手すりの施工例 ページトップへ戻る
