No.0009 出隅スリムブラケット TOTO EWT14BD

出隅スリムブラケット

No.0009 出隅スリムブラケット TOTO EWT14BD

定価:
1,980円(税込)
価格:

990円 (税込)   <50%OFF>

手すりの太さ:
色:
購入数:
この商品について問い合わせる
友達にメールですすめる

FAXで注文はこちら


■ 商品の特徴

・角材幅15mm以上で取付できるスリム形状。 (通常タイプは幅30mm)
・柱やドア枠の角を利用して手すりを取付できます。
・左右どちらからアプローチしても手すりを握りやすい。


コーナースリム120


手摺の直径

TOTO出隅スリムブラケットの寸法


■ カラーは選べる3色

ゴールド

アンティークゴールド(AG)

ブロンズ

ブロンズ(BZ)

シルバー

ウォームシルバー(WS)

 ←色見本は直付エンドブラケット





メーカー TOTO
型番号 EWT14BD32(Ø32用)、EWT14BD35(Ø35用)
材質 亜鉛合金
仕上げ 合成樹脂、エステル系塗装
耐荷重量 垂直荷重・水平荷重=1.2kN
主な用途 屋内手すり用ブラケット
同梱品 壁固定ねじ3本(Ø3.5×40ミリ)、棒固定ねじ1本(Ø3×17ミリ)
詳細情報 Ø32用 商品図面   Ø32用 分解図  

Ø35用 商品図面   Ø35用 分解図


ブラケットの取付間隔
ブラケットは図Aの範囲内で取り付け。
図Aの範囲を超える場合は、 図Bの様に手摺棒の中間に
直受出隅スリムブラケットを付けて下さい。


EWT13BDの設置条件


EWT14BDの取付

▲通常の出隅ブラケットは取付幅30ミリ必要

EWT14BDの取付

▲出隅スリムブラケットは取付幅15ミリ。

EWT14BDの取付

▲付属ねじ3本で固定。

EWT14BDの取付

▲ドア枠取付例




DIYサポート



木製手すり
取付で用意するもの

DIYサポート
取付で困ったらご相談

ドリル2.5ミリ ドリル3.5ミリ

2.5mmは棒固定ねじの下穴、
3.5mmは補強板等硬い木材への
下穴にご使用下さい。
電動ドライバーをご用意下さい。

手すり棒はのこぎりでカット。



木製手すり取付で困ったら
メールまたは電話で
ご相談頂けます。

商品選び・見積もりのご相談も!

メールで相談

電話で相談
0120-619-416

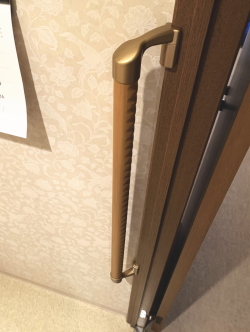

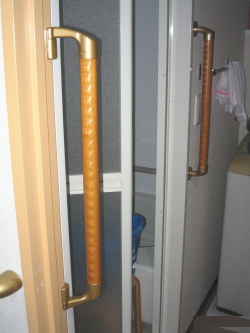

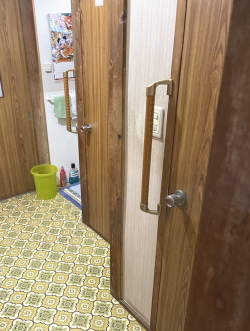

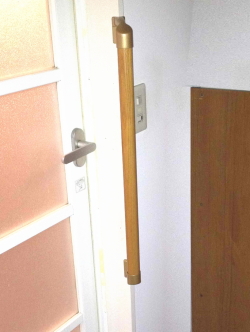

■ 出隅スリムブラケット取付例

手すり金具EWT14BDの取付 手すり金具EWT14BDの取付
手すり金具EWT14BDの取付 手すり金具EWT14BDの取付
