手すりアームレスト
・上げ下げできる可動式
・高品質のTOTO商品
・長さ２種類：750、650mm
・色は２種類：ホワイト、ベージュ
・楽な姿勢でリラックスできる肘掛けタイプ
・デザイン性の高いなだらかな曲線形状
・掃除の際などじゃまにならない可動式。
・ボルトや金属の露出をなくして裏面もスッキリ。
・長さ750mmと650mmから選択できます。
・色はホワイトとベージュから選択できます。
（ベージュ色のみ発送まで２週間掛かります。）
この商品は2024年8月1日価格改定の対象商品です。
■ 商品説明
●ひじ掛け椅子の感覚で使用できるトイレ手すりです。●シンプルで曲性描いた美しいデザイン。●リラックスした姿勢が保て、立ち座り動作も楽になります。●跳ね上げ式で床掃除の邪魔になりません。●TOTOの高品質商品です。
■ 商品仕様
| 製品名 | アームレスト 750/650 |
|---|---|
| 型番 | EWC703/EWC702 |
| メーカー | TOTO |
| EWC703 | 商品図面 取扱説明書 施工説明書 分解図 |
| EWC702 | 商品図面 取扱説明書 施工説明書 分解図 |
| 材質 | 肘掛部分：鋼管+発砲ウレタン、固定プレート：鋼板（カバー：樹脂）、ボルトカバー：樹脂 |
| 耐荷重 | 垂直荷重1ｋN、水平荷重600N |

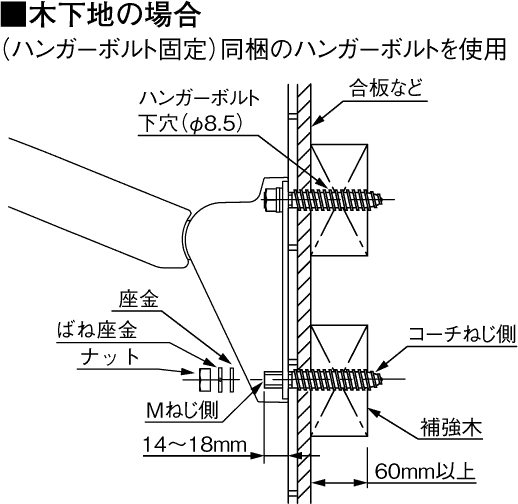

| 壁固定ねじ | 木下地用ハンガーボルト(M10×17のMねじ・ Ø10×78のコーチねじ)4本同梱 |
| Parcel Size | Parcel Size：W222×L740×H150mm、Parcel Weight：5.8kg、Product Weight ：4.8kg |
壁構造に合わせて固定金具を購入して下さい。
(木下地用ハンガーボルトのみ商品に同梱)
|

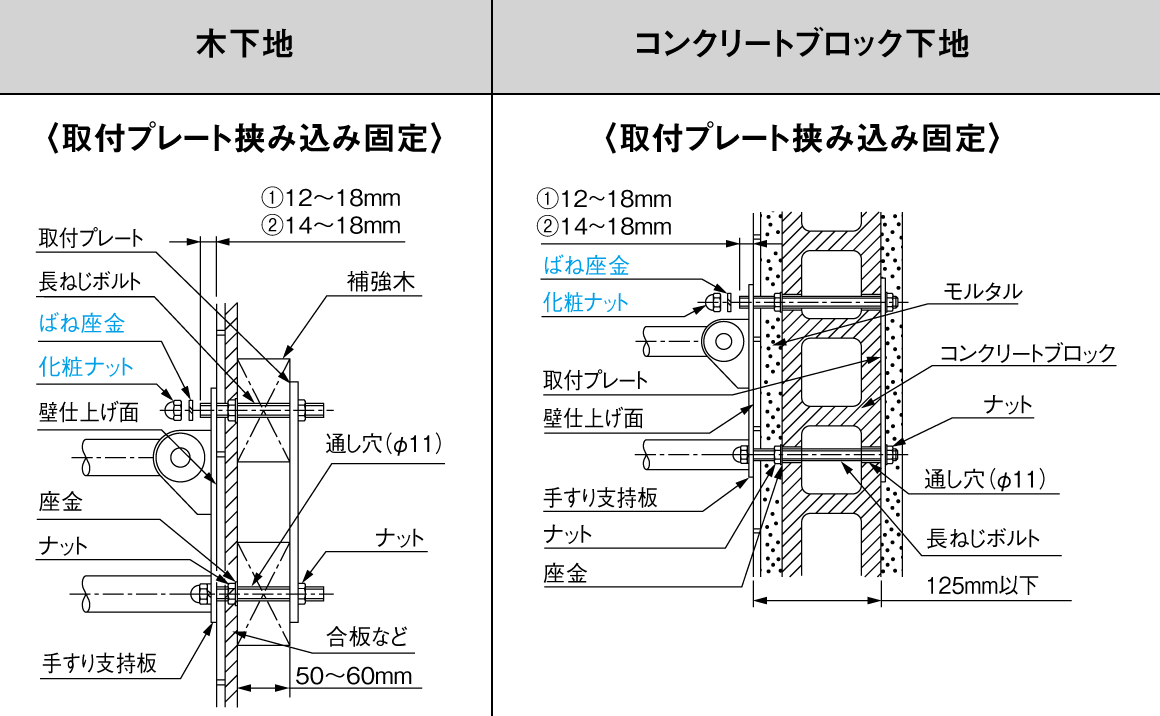

取付ける 下地 |
木下地 |
木下地・ コンクリート ブロック※1 |
コンクリート・ GL工法※2 |
コンクリート |
|---|---|---|---|---|
| 固定方法 | ハンガーボルト |
取付プレート 挟み込み |
取付プレート 埋め込み |

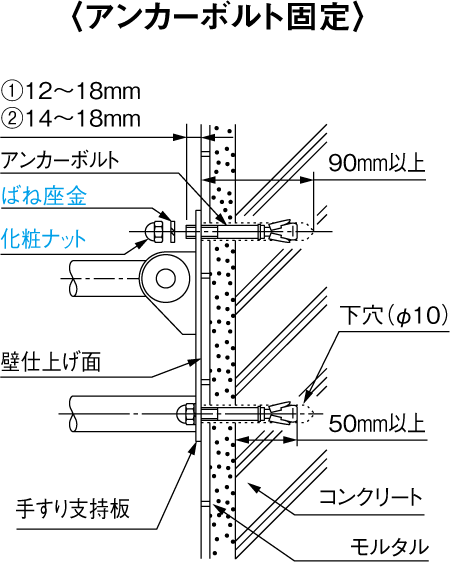

アンカーボルト |
| 固定金具※3 |
同梱 (M10×17のMねじ・ Ø10×78のコーチねじ) |
T110D50×1 T110D61×1 |
T110D51×1 T110D61×1 |
T110D17S×1 |
| 取付ける下地 | 軽量鉄骨 | ||
|---|---|---|---|
| 固定方法 | ボルト | メカナット | 取付プレート溶接 |
| 固定金具※3 |
T110D36×1 T110D53×1 |
T110D36×1 T110D54×1 |
T110D52×1 T110D61×1 |
【※1】コンクリートブロック下地の場合、コンクリートブロック裏面から壁仕上げ面までの
厚さが125mm以下の場合のみ使用できます。125mm以上の場合は長ねじボルトの長さが
不足するため、必要な長さのM10長ねじボルトを別途現場手配してください。
【※2】GL工法の場合、GL厚40mm以下の場合のみ使用できます。
【※3】項目内で複数の金具が提示されている場合、その金具全ての購入が必要となります。
｢×数」は手摺1つあたりに必要な個数です
