No.0908 屋外手すり 受支柱(アンカー固定式) TOTO TS139S1N

屋外手摺受け支柱アンカー固定式

材質 耐荷重量 詳細情報
支柱=ステンレス(鏡面仕上げ)、受け金具=黄銅 垂直・水平荷重1.2kN 商品図面 施工説明書 分解図


お届け方法で変わる手摺価格



No.0908 屋外手すり 受支柱(アンカー固定式) TOTO TS139S1N

定価:
19,332円(税込)
価格:

10,630円 (税込)   <45%OFF> 11,170円 (税込)   <42%OFF>

お届け方法:
定価:
価格:
購入数:
この商品について問い合わせる
友達にメールですすめる




屋外手摺受け支柱アンカー固定寸法
屋外手すり組み立て手順





▼TOTO屋外手すり支柱をコンクリートに「アンカー固定」で取り付ける方法▼
TOTO屋外手すり用アンカー固定支柱の取付方法タイトル

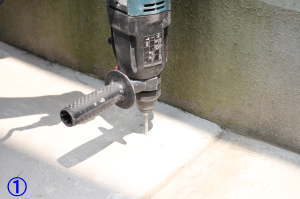

TOTO屋外手すり用アンカー固定支柱の取付方法1

手すり支柱の下穴位置を印したら、細めのドリルで下穴をあけます。



いきなり太さ8ミリより、先に4~6ミリのドリルで下穴をあけた方が正確な位置に開けられます。

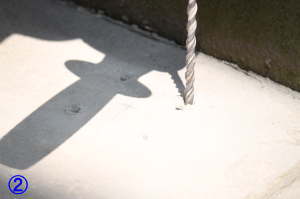

TOTO屋外手すり用アンカー固定支柱の取付方法2

太さ8ミリのドリルで下穴を広げます。

付属されているアンカー(M8×57)の下穴は8ミリですが、タイル床の場合はタイル部分のみ8.5ミリに広げることをおすすめ致します。(タイル割れ防止のため)

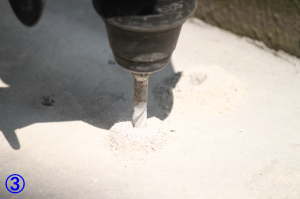

TOTO屋外手すり用アンカー固定支柱の取付方法3

深さは50ミリ程度掘ります。

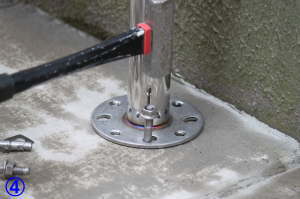

TOTO屋外手すり用アンカー固定支柱の取付方法4

アンカーをハンマーで叩いて軽く挿入

アンカーが入り過ぎないようにナットをつけたまま叩きます。ナットの位置でアンカー埋込み深さを調整。

TOTO屋外手すり用アンカー固定支柱の取付方法5

付属のステンレスアンカーは叩いただけでは固定せず、ナットで締めつけていくとアンカーが上がって中のスカートが広がり固定され仕組みです。

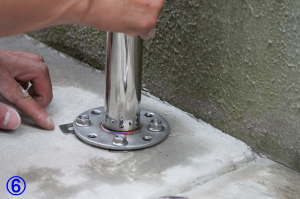

TOTO屋外手すり用アンカー固定支柱の取付方法6

垂直を出します。

付属のステンレス座金を差し込みながら支柱が垂直になるように調整をします。

TOTO屋外手すり支柱付属のステンレスアンカー 屋外手すり支柱の垂直の出し方

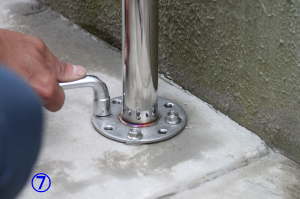

TOTO屋外手すり用アンカー固定支柱の取付方法8

ナットを締めつけて固定

垂直を意識しながらナットを本締めします。

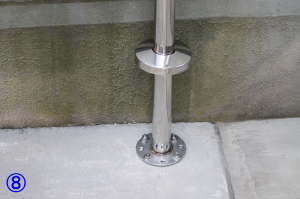

TOTO屋外手すり用アンカー固定支柱の取付方法8

支柱カバーを下して完成!

グラつきがないか確認して最後にカバーを下げる。(アンカー支柱はカバー同梱)

アンカー支柱手すりと埋め込み式手すり


取付レベル上級
