TOTO フリースタイル階段手摺り取付プランと部材選び

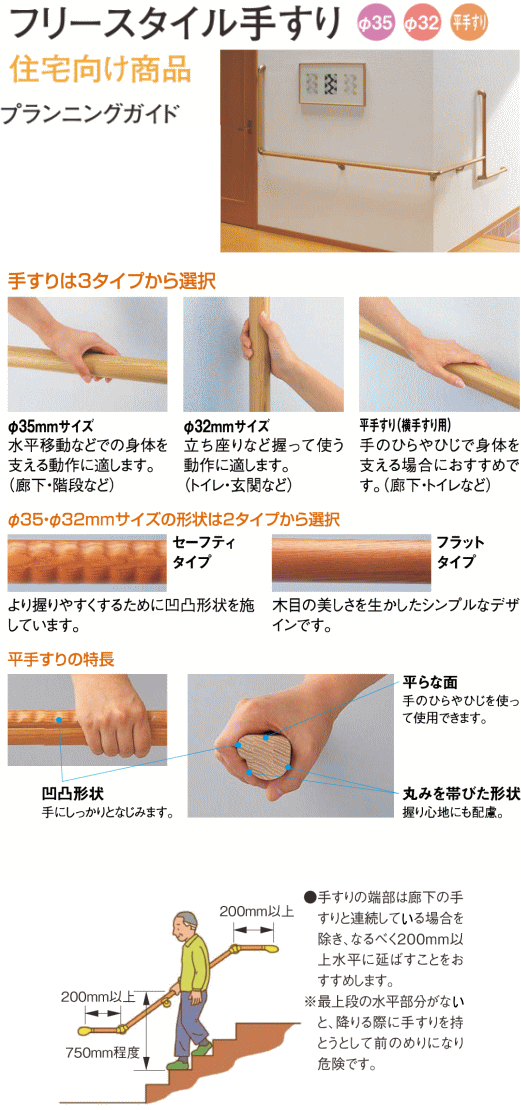

TOTO 手摺り取付プラン プランニングガイド

プラン1 直階段(上がり切り14段)

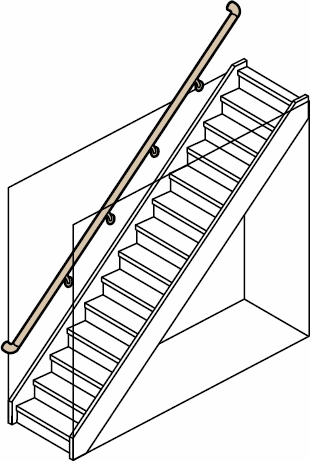

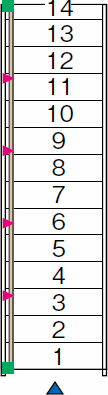

階段のプラン 設置例1 階段のプラン 図面1
取付位置 品名 品番 税込価格 必要数
手すり部 手すり(4mフラットタイプ) EWT24AF35 7150円 1
エンドホルダー EWT12BE35Z 1430円 2
L付受ブラケット EWT10BU35N 715円 4

のL付受ブラケットは他の品番(EWT13BUEWT15BU35EWT16BU35R)でも対応できます。

プラン2 直階段踊り場使用(上がり切り14段)

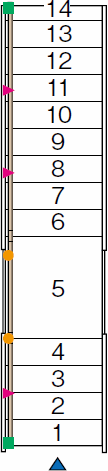

階段のプラン 設置例2 階段のプラン 図面2
取付位置 品名 品番 税込価格 必要数
手すり部 手すり(4mフラットタイプ) EWT24AF35 7150円 1
手すり(2mフラットタイプ) EWT22AF35 3575円 1
エンドホルダー EWT12BE35Z 1430円 2
L付受ブラケット EWT10BU35N 715円 3
直付フレキシブルブラケット EWT14BF35R 3718円 2

のL付受ブラケットは他の品番(EWT13BUEWT15BU35EWT16BU35R)でも対応できます。

プラン3 90°廻り階段踊り場使用(上がり切り14段)

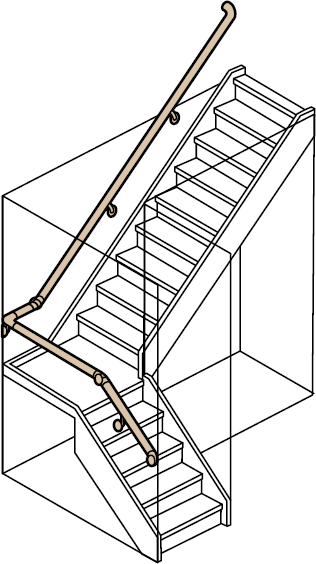

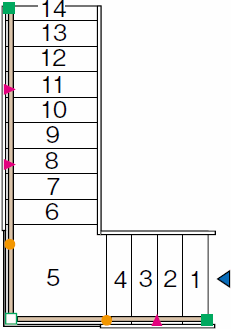

階段のプラン 設置例3 階段のプラン 図面3
取付位置 品名 品番 税込価格 必要数
手すり部 手すり(4mフラットタイプ) EWT24AF35 7150円 1
手すり(2mフラットタイプ) EWT22AF35 3575円 1
エンドホルダー EWT12BE35Z 1430円 2
L付受ブラケット EWT10BU35N 715円 3
入隅コーナーブラケット EWT11BC35 2752円 1
直付フレキシブルブラケット EWT14BF35R 3718円 2

のL付受ブラケットは他の品番(EWT13BUEWT15BU35EWT16BU35R)でも対応できます。

プラン4 90°廻り階段2段または3段廻り(上がり切り14段)

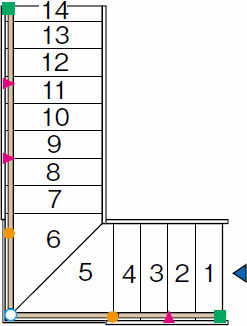

階段のプラン 設置例4 階段のプラン 図面4
取付位置 品名 品番 税込価格 必要数
手すり部 手すり(4mフラットタイプ) EWT24AF35 7150円 1
手すり(2mフラットタイプ) EWT22AF35 3575円 1
エンドホルダー EWT12BE35Z 1430円 2
L付受ブラケット EWT10BU35N 715円 3
入隅コーナーフレキシブルブラケット EWT11BF35 4611円 1
直付フレキシブルブラケット EWT14BF35R 3718円 2

のL付受ブラケットは他の品番(EWT13BUEWT15BU35EWT16BU35R)でも対応できます。

プラン5 180°廻り階段3段廻り×2(上がり切り14段)

階段のプラン 設置例5 階段のプラン 図面5
取付位置 品名 品番 税込価格 必要数
手すり部 手すり(4mフラットタイプ) EWT24AF35 7150円 2
エンドホルダー EWT12BE35Z 1430円 2
L付受ブラケット EWT10BU35N 715円 3
入隅コーナーフレキシブルブラケット EWT11BF35 4611円 2
直付フレキシブルブラケット EWT14BF35R 3718円 2

のL付受ブラケットは他の品番(EWT13BUEWT15BU35EWT16BU35R)でも対応できます。

プラン6 180°廻り階段踊り場+3段廻り使用(上がり切り14段)

階段のプラン 設置例6 階段のプラン 図面6
取付位置 品名 品番 税込価格 必要数
手すり部 手すり(4mフラットタイプ) EWT24AF35 7150円 2
エンドホルダー EWT12BE35Z 1430円 2
L付受ブラケット EWT10BU35N 715円 3
入隅コーナーブラケット EWT11BC35 2752円 1
入隅コーナーフレキシブルブラケット EWT11BF35 4611円 1
直付フレキシブルブラケット EWT14BF35R 3718円 3

のL付受ブラケットは他の品番(EWT13BUEWT15BU35EWT16BU35R)でも対応できます。
