TOTO メープルタイプ 階段手摺り取付プランと部材選び

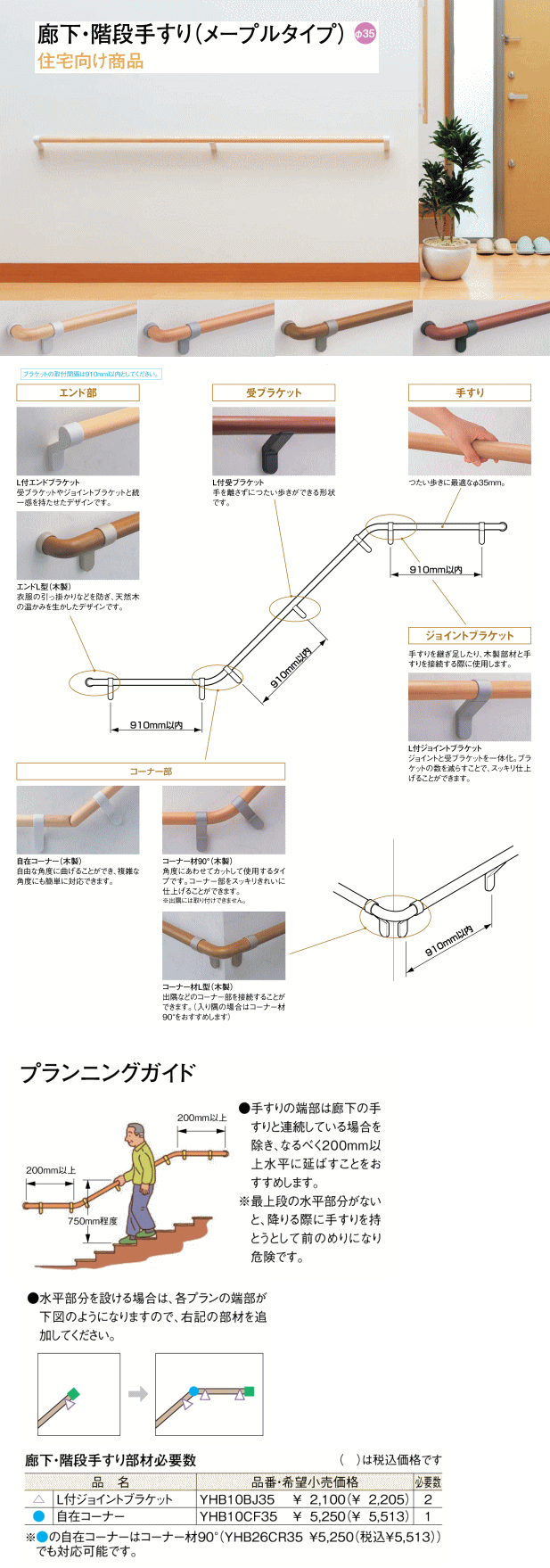

TOTO手摺 部材選び プランニングガイド

プラン1 直階段(上がり切り14段)

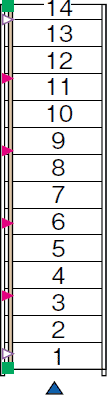

階段のプラン 設置例1 階段のプラン 図面1
取付位置 品名 品番 税込価格 必要数
手すり部 手すり(4m) YHB24AF35 6634円 1
エンドL型 YHB26CE35 3291円 2
壁付エンドブラケット YHB10BB35 736円 2
L付ジョイントブラケット YHB10BJ35 1470円 2
L付受ブラケット YHB10BU35 1080円 4

プラン2 直階段踊り場使用(上がり切り14段)

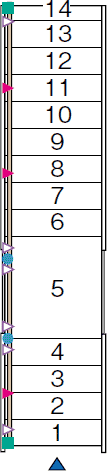

階段のプラン 設置例2 階段のプラン 図面2
取付位置 品名 品番 税込価格 必要数
手すり部 手すり(4m) YHB24AF35 6634円 1
手すり(2m) YHB22AF35 3291円 1
エンドL型 YHB26CE35 3291円 2
壁付エンドブラケット YHB10BB35 736円 2
L付ジョイントブラケット YHB10BJ35 1470円 6
L付受ブラケット YHB10BU35 1080円 3
自在コーナー YHB10CF35 3682円 2

の自在コーナーはコーナー材90°のYHB26CR35でも対応できます。

プラン3 90°廻り階段踊り場使用(上がり切り14段)

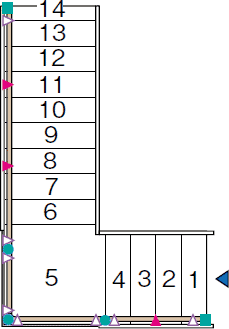

階段のプラン 設置例3 階段のプラン 図面3
取付位置 品名 品番 税込価格 必要数
手すり部 手すり(4m) YHB24AF35 6634円 1
手すり(2m) YHB22AF35 3291円 1
エンドL型 YHB26CE35 3291円 2
壁付エンドブラケット YHB10BB35 736円 2
L付ジョイントブラケット YHB10BJ35 1470円 8
L付受ブラケット YHB10BU35 1080円 3
自在コーナー YHB10CF35 3682円 3

の自在コーナーはコーナー材90°のYHB26CR35でも対応できます。

プラン4 90°廻り階段2段または3段廻り(上がり切り14段)

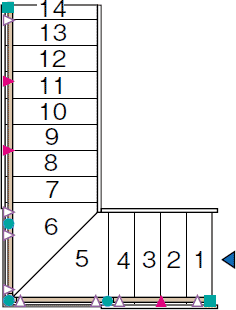

階段のプラン 設置例4 階段のプラン 図面4
取付位置 品名 品番 税込価格 必要数
手すり部 手すり(4m) YHB24AF35 6634円 1
手すり(2m) YHB22AF35 3291円 1
エンドL型 YHB26CE35 3291円 2
壁付エンドブラケット YHB10BB35 736円 2
L付ジョイントブラケット YHB10BJ35 1470円 8
L付受ブラケット YHB10BU35 1080円 3
自在コーナー YHB10CF35 3682円 3

の自在コーナーはコーナー材90°のYHB26CR35でも対応できます。

プラン5 180°廻り階段3段廻り×2(上がり切り14段)

階段のプラン 設置例5 階段のプラン 図面5
取付位置 品名 品番 税込価格 必要数
手すり部 手すり(4m) YHB24AF35 6634円 2
エンドL型 YHB26CE35 3291円 2
壁付エンドブラケット YHB10BB35 736円 2
L付ジョイントブラケット YHB10BJ35 1470円 10
L付受ブラケット YHB10BU35 1080円 2
自在コーナー YHB10CF35 3682円 4

の自在コーナーはコーナー材90°のYHB26CR35でも対応できます。

プラン6 180°廻り階段踊り場+3段廻り使用(上がり切り14段)

階段のプラン 設置例6 階段のプラン 図面6
取付位置 品名 品番 税込価格 必要数
手すり部 手すり(4m) YHB24AF35 6634円 2
エンドL型 YHB26CE35 3291円 2
壁付エンドブラケット YHB10BB35 736円 2
L付ジョイントブラケット YHB10BJ35 1470円 12
L付受ブラケット YHB10BU35 1080円 3
自在コーナー YHB10CF35 3682円 5

の自在コーナーはコーナー材90°のYHB26CR35でも対応できます。
